MP8200 Розетка - подовжувач однопортовая з світлодіодним індикатором по двох витих парах CAT5E / CAT6 до 30 м.

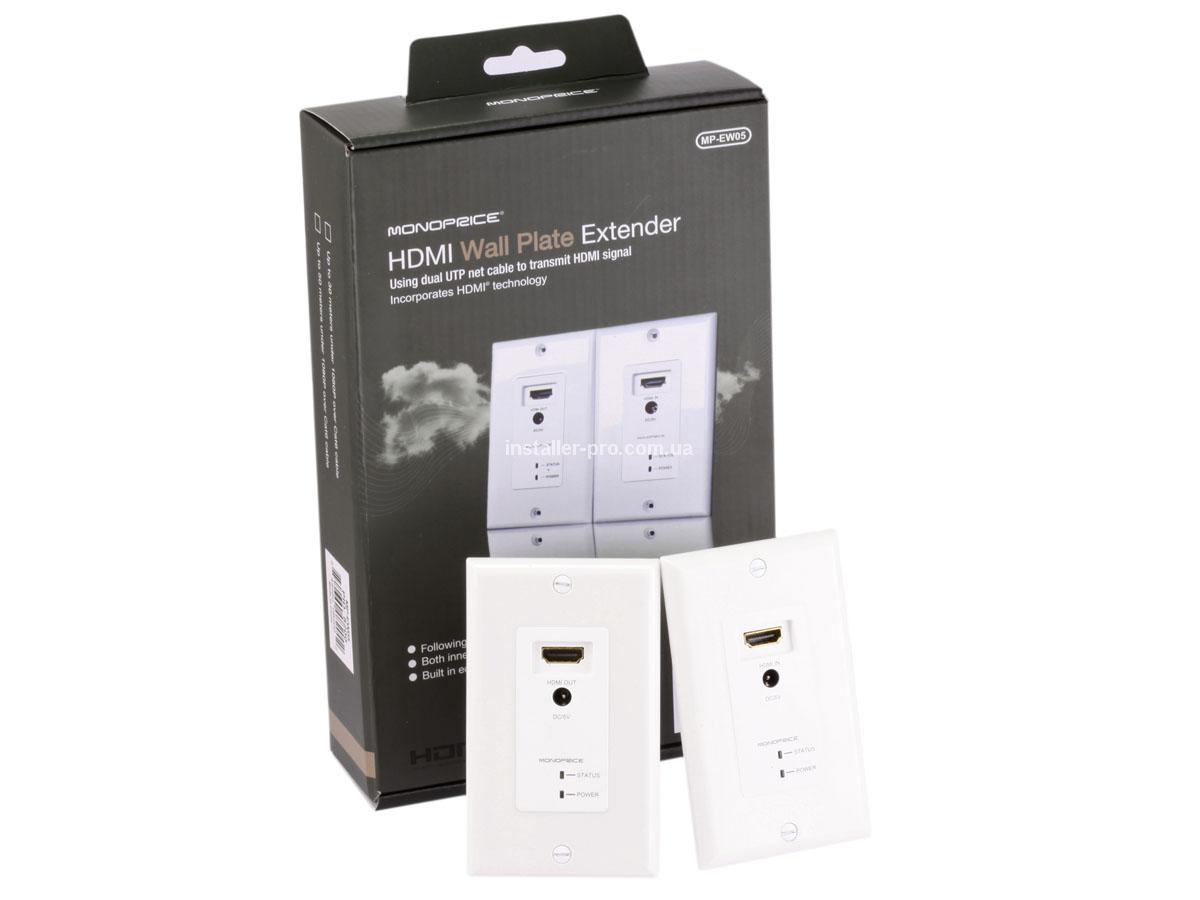

Подовжити діапазон вашого сигналу High Speed HDMI і приховати проводку всередині ваших стін за допомогою цього HDMI Extender настінного пластини.
Розетка - подовжувач HDMI по CAT5e або мережевого кабелю Cat6 для передачі аудіо-відео сигналу HDMI використовується на відстань більше, ніж 7.5 м. Для того, щоб використовувати їх, Вам необхідно прокласти два Cat5e / 6 кабелів в нутрі стіни. Зверніть увагу, що вони повинні бути CL2 призначені для використання в стіні і повинні бути підключені до стандарту EIA / TIA-568B.

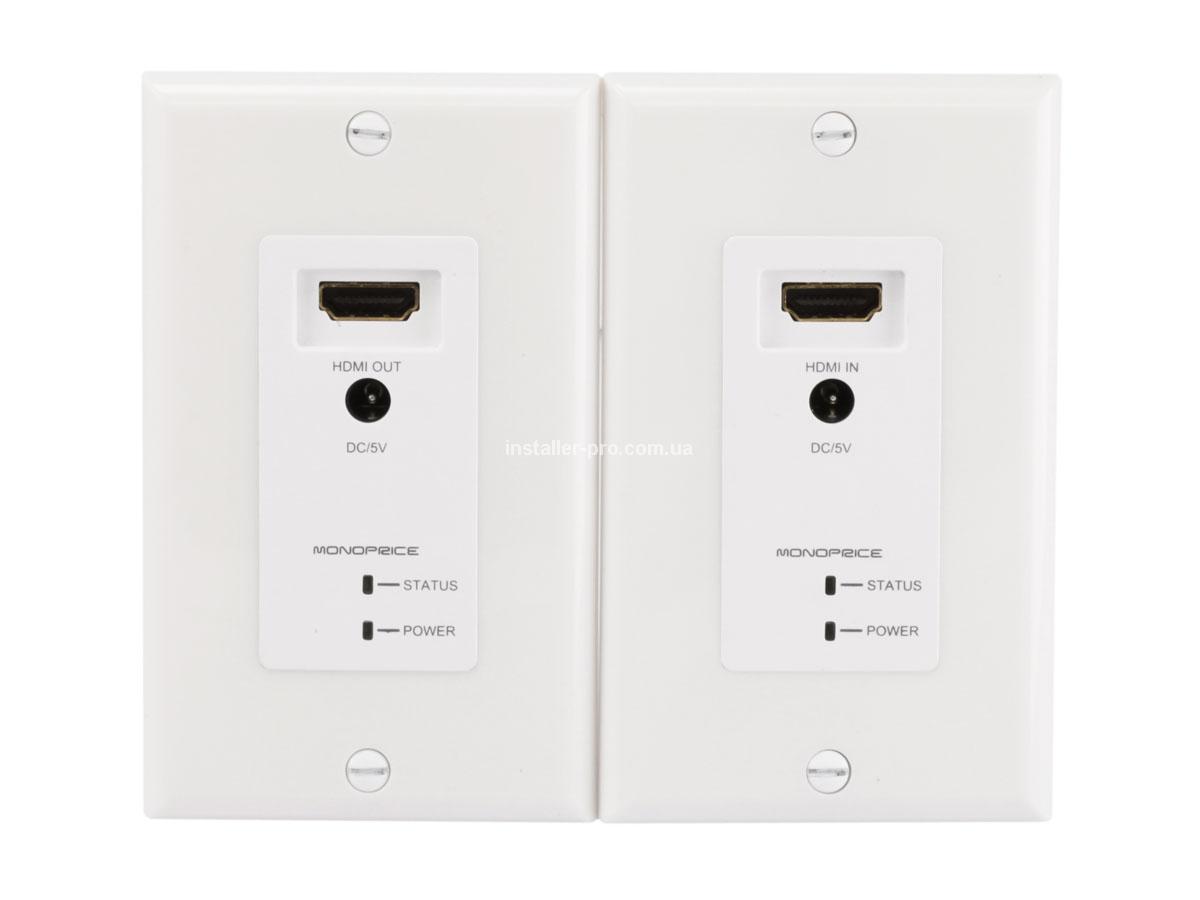

Далі ви підключите кінці кожного кабелю до задній стінці розетки. Переконайтеся, що настінна пластина HDMI з написом "HDMI IN" знаходиться на стороні джерела і розетка з написом "HDMI OUT" знаходиться в кінці призначення.
У більшості випадків система буде використовувати всю необхідну харчування від самого кабелю HDMI. Якщо у вас є проблеми з надійністю сигналу, можливо, буде потрібно підключити адаптер змінного струму 5 В постійного струму в один або обидва з стінових плит, щоб забезпечити необхідну потужність. Крім того, Ви можете підключити 5 В постійного струму адаптер на задній панелі пульта настінно розетки (з написом HDMI-вихід), з позитивний провід підключений до +, а негативний дріт підключений до -.
Тепер, встановіть подрозетники (не включені) в стіні і встановити лицьові панелі. Ваш екстендер готовий до використання!
Просто підключіть вихід вашого пристрою-джерела (наприклад, AV-ресивер і Blu-ray-плеєр і т. Д.) В HDMI в роз'єм і перш ніж підключати його до HDMI-виходу.
Подовжує сигнал HDMI 1080р надійно до 30 метрів (90 футів)
Автоматичне регулювання зворотного зв'язку, вирівнювання і посилення
Живлення від HDMI-кабелю в більшості випадків
Необов'язковий 5 В постійного струму Потужність для рідкісних випадків, коли самостійне харчування недостатньо для надійного сигналу
Можете використовувати cat5e або cat6, UTP або STP кабелю
Підтримує дозвіл HDMI до 1080p з 12-бітної глибиною кольору
Підтримує аудіо високої роздільної здатності, включаючи DTS-HD аудіо ™ і Dolby HD форматі ™
Specifications | |
---|---|
Supported Video Resolutions | 480i, 576i, 480p, 576p, 720p, 1080i, 1080p |
Supported Audio Formats | DTS-HD Master Audio™, Dolby TrueHD™, etc. |
Transmission Distances | 1080i 8-bit to 50m, 1080p 8-bit to 30m, 1080p 12-bit to 25m |
Minimum Cable Requirements | Cat5e UTP 24 AWG Solid |
Recommended Cable Requirements | Cat6 STP 23 AWG Solid |
Operating Temperature Range | -5 to +35° C (-41 to +95° F) |
Operating Humidity Range | 5 to 90% RH (No condensation) |
Input Video Signal | 0.5 to 1.0 volts p-p |
Input DDC Signal | 5 volts p-p (TTL) |
Power Consumption | 3 watts maximum |
Physical Dimensions (LxWxH) | 115 x 70 x 35 mm |
