Gefen EXT-DP-2CAT7 Удлинитель DisplayPort по витой паре CAT7

Бренд: Gefen, LLC (USA)

Артикул: EXT-DP-2CAT7

Наличие: Под заказ 2-3 недели

Удлинитель DisplayPort по витой паре CAT7
Позволяет увеличить расстояние передачи сигнала DisplayPort с помощью двух кабелей витой пары 7 кат

PDF-файл товара

Цена:

60182 грн.

Количество

Удлинитель DisplayPort Extender over CAT-7 позволяет расположить HDTV-дисплей на расстоянии 30 метров от источника сигнала, организовав линию передачи по двум кабелям витой пары CAT7. Поддерживаются сигналы разрешением до 1920x1200 (WUXGA) и 1080p Full HD при использовании одного кабеля витой пары, а также до 2560x1600 (WQXGA) при подключении с помощью двух кабелей. Возможна передача сигналов, защищенных с помощью технологии шифрования HDCP. Приемник получает питание одному из кабелей витой пары для передачи сигнала DisplayPort, и не требует отдельного источника питания.

Как это работает

Подключите передатчик к источнику сигнала с помощью входящего в комплект кабеля DisplayPort. Подключите приемник к HDTV-дисплею с помощью другого кабеля DisplayPort. Подключите передатчик и приемник друг к другу с помощью одного или двух кабелей витой пары CAT7, в зависимости от максимального требуемого разрешения видео. Подключите входящий в комплект источник питания постоянного тока с фиксацией разъема к передатчику, приемник получает питание по соединительному кабелю витой пары седьмой категории и не требует отдельного источника питания. Подключите к электросети, включите источник и дисплей.

Примечание. Удлинитель поддерживает передачу только видеосигнала DisplayPort. Передача аудио не поддерживается.

В комплекте:

(1) передатчик (EXT-DP-2CAT7S)

(1) приемник (EXT-DP-2CAT7R)

(1) кабель DisplayPort (вилка-вилка) длиной 1,83 м (CAB-DP-06MM)

(1) источник питания постоянного тока с выходным напряжением 5 В (EXT-PS526AIP-LP)

(1) руководство пользователя (QSG-DP-2CAT7)

Основные особенности:

Позволяет увеличить расстояние передачи видеосигнала DisplayPort до 30 метров
Поддерживаются разрешения до 2560x1600 при использовании двух кабелей CAT7, при подключении с помощью одного кабеля – до 1920x1200 или 1080p Full HD при 120 Гц
Соответствует требованиям HDCP
Соответствует спецификации DisplayPort 1.1a
16-позиционный поворотный переключатель для выбора уровня компенсации искажений, вызванных длиной кабеля
Кнопка для регулировки автоматической подстройки HPD
Переключатели регулировки автоматической калибровки, регулировки предварительной коррекции сигнала и уровня сигнала
Светодиодные индикаторы наличия питания и соединения
Разъем источника питания с фиксацией
Монтаж приборов комплекта осуществляется на поверхностях

Технические характеристики:

Скорость передачи данных: до 2,7 Гбит/с
Размах выходного видеосигнала: 1,2 В
Вход видеосигнала, передатчик: (1) DisplayPort, 20-контактный разъем, розетка
Выход видеосигнала, приемник: (1) DisplayPort, 20-контактный разъем, розетка
Разъемы линии передачи, передатчик/приемник: (2) экранированные RJ-45, розетка
Переключатель эквализации (EQ), приемник: (1) 16-позиционный поворотный
Кнопка автоматической подстройки HPD, приемник: (1) нажимная

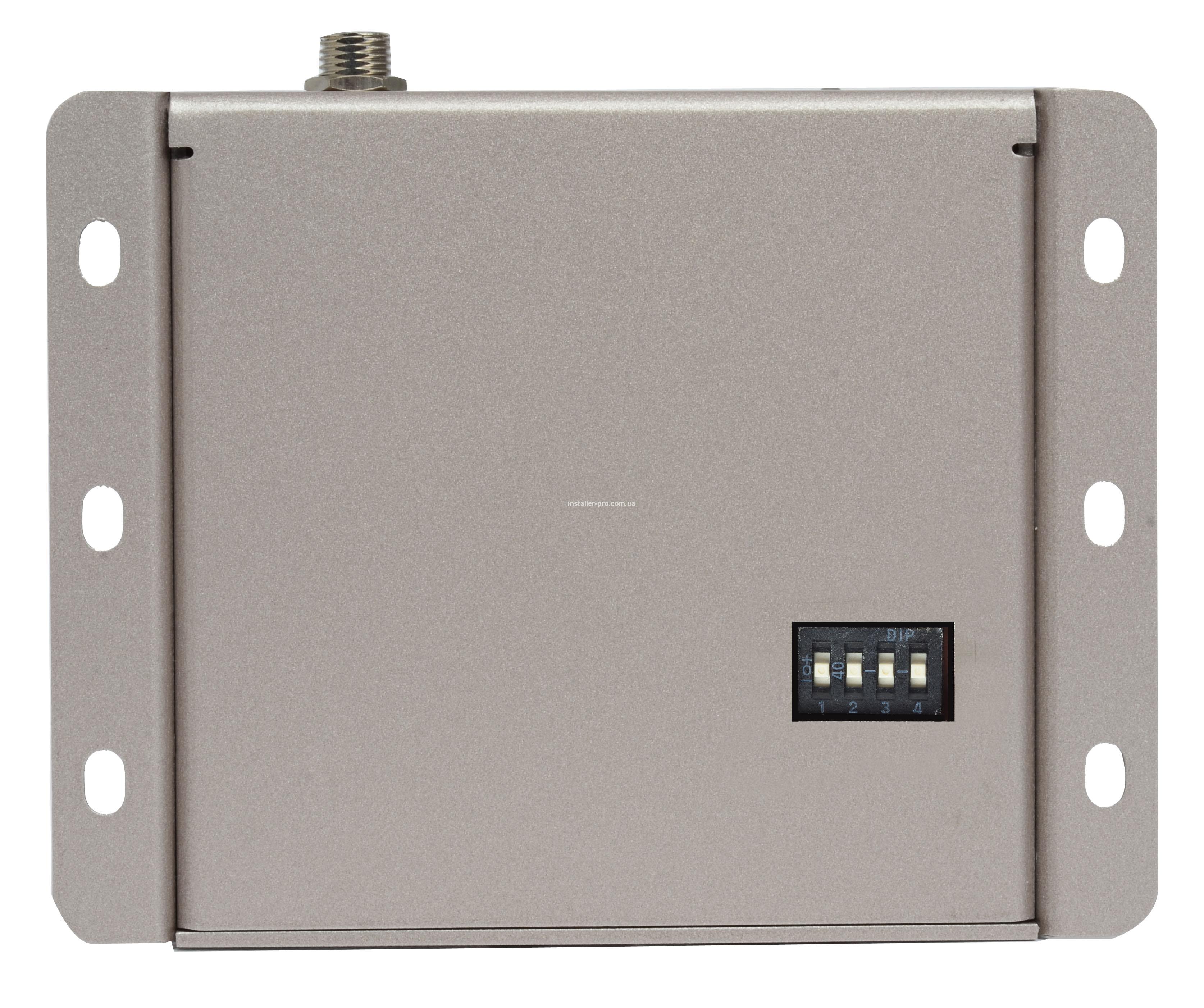

Переключатель Pre-emphasis, передатчик: (1) 3-позиционный DIP-переключатель
Переключатель Drive level, передатчик: (1) 3-позиционный DIP-переключатель
Переключатели Boost Level, передатчик: (2) 3-позиционные DIP-переключатели
Индикатор наличия питания, передатчик: (1) светодиодный, синего цвета
Индикатор соединения, приемник: (1) светодиодный, зеленого/красного цвета (наличие/отсутствие)
Источник питания: 5 В пост., разъем с фиксацией
Рабочая температура: 0… +40 °C
Относительная влажность при хранении: от 0% до 95%, без конденсации
Габаритные размеры (Ш x В x Г), передатчик/приемник: 110 x 25 x 83 мм
Масса в упаковке: 1,4 кг
