Gefen EXT-3G-HD-C Перетворювач сигналів 3G-SDI в HDMI
EXT-3G-HD-C - Перетворювач сигналів 3G-SDI в HDMI
Перетворювач Gefen EXT-3G-HD-C конвертує потоки аудіо і відео інтерфейсу SDI в сигнали інтерфейсу HDMI з максимальним вихідним дозволом до 1080p Full HD. Підтримує передачу відео високої чіткості, формати багатоканального аудіо до восьми потоків, працює в стандарті 3G-SDI і HD-SDI Single Link. Цей прилад повністю сумісний з пакетом програмного забезпечення Gefen Syner-G ™.
Gefen Syner-G ™ - повнофункціональне ПО, розроблене спеціально для того, щоб допомагати користувачам в роботі з обладнанням Gefen, що ви можете виділити, адаптувати і оновлювати конфігурацію приладів, управляти ними і контролювати їх роботу.
Корпус приладу Gefen EXT-3G-HD-C компактних розмірів досить легкий для використання контактної стрічки Velcro® ( «липучки») при його монтажі, а отвори кріплень відповідають вимогам стандарту ISO, відповідаючи типорозміру ¼ "-20. Завдяки малим розмірам, прилад підходить для закріплення на поверхнях за допомогою знімних монтажних скоб. Крім того, перетворювач обладнаний силовим роз'ємом з фіксацією, що запобігає від'єднання кабелю живлення, а сумісність з джерелами живлення постійного струму з різним вихідним напругою відкриває широкі можливості вибору серед них. Всі перераховані вище гідності перетворюють EXT-3G -HD-C в пристрій, ідеально відповідає вимогам найсучасніших мобільних аудіо- та відеосистем, а також ідеально підходить для використання в високопродуктивних стаціонарних системах.
Як це працює
Даний прилад може бути встановлений на кріплення відеокамери, для чого призначені отвори під стандартне різьблення ¼ "-20, розташовані на нижній панелі його корпусу. Також пристрій може бути закріплено на поверхні з використанням монтажних скоб. Завдяки невеликій масі і компактному розміру, EXT-3G -HD-C може бути закріплений в необхідному місці за допомогою стрічки Velcro® ( «липучки»), якщо в поточних умовах не подаються можливими два перерахованих вище способу монтажу. Налаштуйте DIP-перемикачі, якщо необхідно. Підключіть кабель SDI до відповідного входу EXT-3G -HD-C і джерела сигналу SDI. Підключіть кабель HDMI до відповідного виходу приладу Gefen і входу дисплея або іншого пристрою (рекомендується використовувати кабелі Gefen з гвинтовою фіксацією роз'єму). Підключіть входить в комплект джерело живлення постійного струму 12 в до силового роз'єму EXT-3G -HD-C, вставте вилку в відповідну мережеву розетку. Щоб від'єднати вилку джерела живлення від роз'єму приладу , Розблокуйте роз'єм - відтягніть назад пластикову муфту. У разі наявності харчування в мережі, відповідний світлодіодний індикатор почне світитися синім кольором. Світлодіодний індикатор виходу HDMI зеленого кольору буде світитися в разі наявності активного підключення. Використовуйте порт USB на роз'ємі mini-B і програмне забезпечення Gefen Syner-G ™ для оновлення програмного забезпечення. Більш детальну інформацію ви зможете прочитати в керівництві користувача.
У комплекті:
- (1) перетворювач сигналів 3G-SDI в HDMI (EXT-3G-HD-C)
- (1) монтажні скоби для кріплення на поверхнях
- (1) блок живлення постійного струму з вихідною напругою 12 В (EXT-PS121.5AIP-3P)
- (1) керівництво користувача (QSG-EXT-3G-HD-C)
ОСНОВНІ ОСОБЛИВОСТІ:
- Виробляє перетворення сигналів SDI в сигнали HDMI
- Підтримує вхідні дозволу до 1080p при 60 Гц
- Вихідні дозволу до 1080p Full HD
- Вихідні сигнали в двох форматах: HDMI (колірний простір YCbCr з Субдіскретізація 4: 4: 4) або DVI (колірний простір RGB з Субдіскретізація 4: 4: 4)
- Підтримує стандарти 3G-SDI (SMPTE 424M, рівні A і B), HD-SDI Single-Link (SMPTE 292M) і SD-SDI (SMPTE 259M)
- Підтримує 10-розрядну глибину кодування кольору на вході і виході
- Підтримує формати багатоканального аудіо до LPCM 7.1CH
- Конфігурація пристрою на місці здійснюється за допомогою DIP-перемикачів
- Порт міні-USB для оновлення програмного забезпечення за допомогою програмне забезпечення Gefen Syner-G ™
- Підтримує широкий асортимент джерел живлення постійного струму з вихідною напругою від 6 до 24 В
- Роз'єм джерела живлення з фіксацією
- Діаметр отворів на нижній панелі для кріплення до відеокамери відповідає типорозміру 1/4 "-20
- Підходить для установки і кріплення на поверхні за допомогою монтажних скоб
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Максимальна частота проходження пікселів: 150 МГц
- Смуга пропускання відеосигналу: 225 МГц

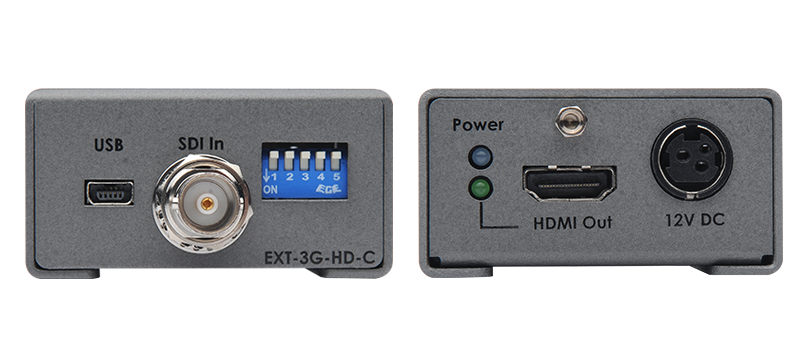

- Вхідний відеосигнал: (1) 3G-SDI, роз'єм BNC, розетка
- Вихід відеосигналу: (1) HDMI, 19-контактний роз'єм типу «A», розетка
- Роз'єм USB: (1) міні, тип «B» (розетка)
- Регулювання: (5) DIP-перемикачі
- Світлодіодні індикатори: наявність сигналу HDMI (зеленого кольору), харчування (синього кольору)
- Роз'єм живлення: (1) 3-контактний, з фіксацією
- Джерело живлення: 12 В, постійний струм (номінальне, підтримуються джерела живлення від 6 до 24 В)
- Максимальна споживана потужність: 2 Вт
- Робоча температура: 0 ... +50 ° C
- Відносна вологість: від 5% до 90%, без конденсації
- Температура зберігання: -20 ... +85 ° C
- Відносна вологість при зберіганні: від 0% до 95%, без конденсації
- Габаритні розміри (Ш x В x Г): 74 x 30 x 59 мм
- Маса: 0,15 кг
