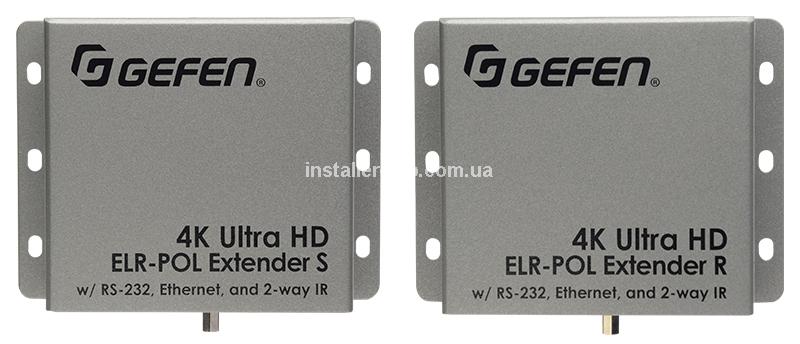

Gefen EXT-UHD-CAT5-ELRPOL - Удлинитель линии передачи сигналов HDMI 4Kх2K 3D, RS-232, Ethernet и ИК по витой паре

Бренд: Gefen, LLC (USA)
Gefen, LLC (USA)
Артикул: P500-141
Наличие: Под заказ 2-3 недели

Gefen EXT-UHD-CAT5-ELRPOL - Удлинитель линии передачи сигналов HDMI 4Kх2K 3D, RS-232, Ethernet и ИК по витой паре

PDF-файл товара
Цена:
32177 грн.
Количество
Удлинитель Gefen 4K Ultra HD ELR-POL Extender использует технологию HDBaseT™ в реализации Gefen для передачи видеосигналов HDMI по одному кабелю витой пары CAT-5e длиной до 150 метров. Поддерживает разрешения до 4K Ultra HD (3840x2160, 60 Гц, 4:2:0) и 4K Cinema (4096х2160, 24/30 Гц) с цифровым многоканальным аудио до 7.1. Кроме того, между приемником и передатчиком, расположенными удаленно друг от друга, обеспечивается передача сигналов Ethernet, RS-232 и двунаправленных инфракрасного управления по этому же кабелю витой пары. В дополнение, инфракрасный интерфейс и RS-232 могут использоваться для дистанционного управления источниками аудио и видео, подключенными к передатчику, и передачи команд автоматизированного устройства управления дисплею или иному устройству, подключенному к приемнику. Технология Gefen POL (Power Over Line) обеспечивает питание по соединительному кабелю, в данном случае, двунаправленную – от передатчика к приемнику или наоборот. При этом только один из двух приборов необходимо подключить к внешнему источнику питания, что упрощает инсталляцию системы.

Как это работает

Расположите передатчик возле источника, а приемник – возле устройства отображения. Подключите передатчик к источнику видеосигнала с помощью кабеля HDMI, входящего в комплект. Используя другой кабель HDMI, подключите приемник к дисплею. Подключите устройство автоматизированного управления к передатчику, используя переходный кабель с 3-контактного разъема Phoenix на разъем DB-9 (входит в комплект). Соедините приемник к управляемому устройству (например, дисплею) другим кабелем с разъемами DB-9 (также входит в комплект). Чтобы дистанционно управлять источником с помощью команд управления инфракрасного интерфейса, подключите выход ИК автоматизированного устройства управления или подсоедините входящий в комплект внешний инфракрасный приемник Gefen EXT-RMT-EXTIRN к входному порту ИК приемника; подключите внешний инфракрасный излучатель к выходу ИК передатчика и расположите его в поле видимости инфракрасного сенсора источника. Чтобы управлять устройствами отображения со стороны источника, используйте входной порт ИК передатчика и выходной порт ИК приемника. Соедините приемник и передатчик с помощью кабеля витой пары пятой категории или выше. Подключите адаптер питания постоянного тока 24 В к разъемам с фиксацией передатчика или приемника, один из приборов получает питание от другого по кабелю витой пары. Включите питание остального связанного оборудования.

Примечание. Рекомендуется использовать экранированные (STP) кабели витой пары CAT-5e или CAT-6. Неэкранированные кабели (UTP) также пригодны для использования, в зависимости от качества. Необходимо избегать воздействия электромагнитных помех на эти кабели.

Основные особенности:
Позволяет передавать сигналы видео, RS-232 и двунаправленные ИК по одному кабелю витой пары 5-й категории, максимальная дальность зависит от разрешения видеосигнала:
  • до 100 метров для разрешения 4K Ultra HD (3840x2160, 60 Гц, 4:2:0, или 30 Гц, 4:4:4) при 8-разрядном цвете
  • до 100 метров для разрешения 4K DCI (4096х2160, 24/30 Гц, 4:4:4) при 8-разрядном цвете
  • до 100 метров для разрешения 1080p Full HD при 12-разрядном цвете, с поддержкой Deep Color
  • до 150 метров для разрешений до 1080p Full HD при 8-разрядном цвете
Поддержка HDMI:
  • HDMI 2.0
  • HDCP 2.2 и 1.4
  • Deep Color при 12-разрядной глубине кодирования цвета
  • Форматы аудио LPCM 7.1CH, транзит Dolby® TrueHD и DTS-HD Master Audio™
  • 3DTV
  • Сквозное прохождение сигнала синхронизации видео и звука Lip-Sync
  • Сквозное прохождение сигналов управления протокола CEC
Удаленная передача сигналов управления через интерфейс RS-232, и двунаправленная инфракрасного интерфейса – от приемника к передатчику, и наоборот
Технология двунаправленной подачи питания по соединительному кабелю Gefen POL (Power Over Line) – от передатчика к приемнику или наоборот, только один из двух приборов необходимо подключить к внешнему источнику питания
Использует технологию HDBaseT™ в реализации Gefen
Улучшенное управление данными EDID
Обновление микропрограммы через RS-232
Разъем источника питания с фиксацией
Приборы комплекта предназначены для монтажа на поверхностях
Технические характеристики:
Полоса пропускания видеосигнала: 300 МГц
Вход видеосигнала, передатчик: (1) HDMI, 19-контактный разъем типа «A», розетка
Выход видеосигнала, приемник: (1) HDMI, 19-контактный разъем типа «A», розетка
Разъем линии передачи, приемник и передатчик: (1) экранированный RJ-45, розетка
Разъем интерфейса RS-232, передатчик: (1) 3-контактная клеммная колодка Phoenix, розетка (переходный кабель на разъем DB-9 в комплекте)
Разъем интерфейса RS-232, приемник: (1) 3-контактная клеммная колодка Phoenix, розетка (переходный кабель на разъем DB-9 в комплекте)
Входной разъем ИК, приемник и передатчик: (1) моно mJack 3,5 мм
Внешний инфракрасный приемник: EXT-RMT-EXTIRN
Выходной разъем ИК, приемник и передатчик: (1) моно mJack 3,5 мм
Светодиодные индикаторы наличия питания/соединения, приемник и передатчик: (1) сдвоенный, синего/зеленого цвета
Источник питания: (1) 24 В пост., разъем с фиксацией
Максимальная потребляемая мощность, приемник и передатчик вместе: 12 Вт
Рабочая температура: 0… +45 °C
Относительная влажность: от 5% до 90%, без конденсации
Температура хранения: -20… +85 °C
Относительная влажность при хранении: от 0% до 95%, без конденсации
Габаритные размеры (Ш x В x Г), приемник и передатчик: 110 x 26 x 85 мм
Масса одного прибора: 0,2 кг
Масса в упаковке: 1,4 кг

В комплекте:

(1) передатчик (EXT-UHDCAT5-ELRPOLS)
(1) приемник (EXT-UHD-CAT5-ELRPOLR)
(1) кабель с разъемами HDMI (вилка-вилка) длиной 1,83 м (CAB-HD-LCK-06MM)
(1) переходный кабель с 3-контактной колодки Phoenix на разъем DB-9 (вилка-вилка) (ADA-PH-2-DB9-MM-AA)
(1) переходный кабель с 3-контактной колодки Phoenix на разъем DB-9 (вилка-розетка) (ADA-PH-2-DB9-MF-AA)
(1) внешний ИК излучатель (EXT-IREMIT)
(1) внешний ИК приемник (EXT-RMT-EXTIRN)
(1) источник питания постоянного тока с выходным напряжением 24 В (EXT-PS241AIP)
(1) руководство пользователя (QSG-EXT-UHD-CAT5-ELRPOL)
